Więźby dachowe

Ważnym elemntem w czasie projektowania dachu jest określenie jakiego typu więźba bedzie dla niego właściwa. Pod uwagę brany jest także rodzaj pokrycia. Dla blach, więźba będzie delikatniejsza, natomiast dla pokrycia dochówką musi być odporna na większe obciążennia. Ponadto rozpatruje się także wysokość budynku, rozpiętość i kształt dachu, a także dodatkowy ciężar wynikający choćby z zalegającego śniego w okresie zimowym.

Więźba krokwiowa

  • rozpiętość dachu mniejsza niż 7,5m,
  • długość krokwi od 4,5m do 5m,
  • nachylenie od 30° do 50°,
  • dwa punkty oparcia krokwi.

simdach

Więźba krokwiowo-jętkowa

simdach

  • rozpiętość dachu od 7m - 9m,
  • stosuje się też przy dachach o dużym spadku (krokwie dłuższe niż 4,5m),
  • poziome więzary jętkowe,
  • nachylenie od 30° do 60°,
  • jętki można wykorzystać jako belki stropu poddasza.

Więźba płatwiowo-jętkowa

  • rozpiętość dachu od 9m - 11m,
  • ściany stolcowe podpierające jętki,
  • jętki do 7m do 10m podpiera się jedną ścianą stolcową.

simdach

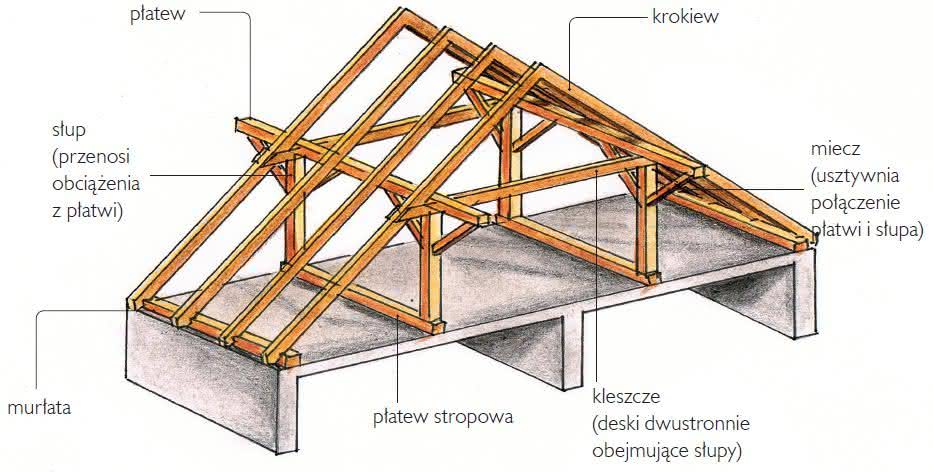

Więźba płatwiowo-kleszczowa

simdach

  • rozpiętość dachu do 12m,
  • wiązary główne (krokwie oparte na płatwiach oraz kleszcze obejmujące je z dwóch stron),
  • wiązary pośrednie (płatwie ułożone poprzecznie i wspierające je miecze).

Więźby z dźwigarami

  • rozpiętość dachu powyżej 12m,
  • wiązary kratowe (dźwigary),
  • nie wymaga ścian wewnętrznych,
  • wykorzystywana również przy małych katach nachylenia (granice 17°).

simdach
